應用

　　電力液壓推動器是一種集電機、離心泵、油缸為一體，結構緊湊的驅動控制裝置，廣泛用作各種塊式制動器和盤式

　　制動器的驅動裝置，還可以用于各種工業閥門、閘門、定向擺動和轉動(<90°)裝置及夾緊裝置的驅動控制。

　　性能及結構特點

　　● Ed推動器是*引進原西德EMG公司全套設計與制造技術生產制造，符合德國DIN15430和JB/T10603-2006標準。Ed系列推動器其零部件均由數控加工*加工，從加工到裝配，嚴格的工藝、完善的檢測、可靠的性能及壽命。試驗確保了整機的*佳性能。

　　● 鋁合金外殼全密封單推桿結構，外形美觀、重量輕、功能齊全、性能優良、品種規格齊全。

　　● 電機為非油浸式結構，F級絕緣，耐熱性好，壽命長。

　　● 電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣防護等級IP65。

　　● 電機軸和推桿均經過表面特殊處理，使密封件壽命大大延長。

　　● 傳動部分全部為雙密封結構，密封可靠。

　　● Ed推動器油缸殼體一側設有平衡氣室，可在0-180°范圍內安裝使用。

　　■ Ed系列推動器附加裝置

　　Ed推動器可根據用戶的要求增設附加裝置來實現如下附加功能：

　　● 可同時設置上下限位開關。

　　● 上升限位開關：可指示制動器是否正常打開，推桿是否推到規定位置等。

　　● 下降限位開關：可指示制動器是否正確閉合，推桿是否回到規定位置等。

　　● 上升延時閥和下降延時閥或上升下降延時閥，可在額定動作時間至額定動作時間的10-20倍內調整所需的具體延時

　　值。

　　● 短行程推動器可增設內置式制動彈簧(C-彈簧)、復位彈簧(W-彈簧)、緩沖彈簧(d-彈簧)。

　　● 增設加熱器，在使用地點環境溫度低于-20℃，可根據需要增設加熱器。

　　■ YT1系列推動器附加裝置

　　● 絕緣等級為B級，外殼防護等級為IP54。

　　● 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

　　■ 特殊要求

　　● 根據要求可提供不同電壓，不同頻率等級的推動器。

　　● 通過特殊處理的三防電機適用于“TH”型、“AH”型、混合型要求。

　　驅動裝置

　　Ed系列電力液壓推動器

　　■ 使用條件

　　● 環境溫度：-20℃~50℃使用DB-25液壓油，低于-20℃時用YH-10航空液壓油，可不裝加熱器;用DB-25液壓油，必

　　須裝加熱器。

　　● 連續工作S1，斷續工作S3-60%。

　　● 電壓和頻率：三相交流 380V/50(60)Hz，我公司還可以提供其它不同頻率，不同電壓的產品，需要時請協商訂貨。

　　● 三相交流異步式電動機，符合(GB755-2000)規定，性能詳見“技術數據”。

　　絕緣等級：F級、電器防護等級：IP65。

　　● 電纜：導線截面*大可達4X2.5mm2。

　　● *防腐產品：用于空氣中有腐蝕介質和相對濕度高，并由此可能生成凝水的情況。電機采用真空注塑的定子，涂漆采

　　用特殊防腐漆，系列產品均可提供防腐產品，用戶需要可與公司聯系

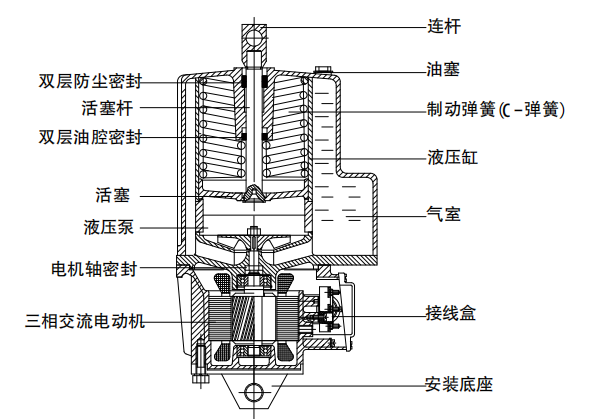

　　Ed推動器剖視圖
